為什么無菌醫(yī)療器械包裝一定需要做加速老化試驗！

 醫(yī)療器械廠商如果要開展包裝的加速老化試驗，通常會參考美國材料和試驗協(xié)會的標準——ASTM F1980-16，或者參考國內(nèi)等同轉(zhuǎn)化的行業(yè)標準——YY/T 0681.1-2018《無菌醫(yī)療器械包裝試驗方法 加速老化試驗指南》。

參考標準中“加速老化”的定義是：將樣品貯存在某一較高的溫度，以縮短時間來模擬實時老化。而“實時老化”的定義是：將樣品貯存在環(huán)境條件下的老化過程。所以簡單來說，實時老化對應(yīng)的是正常環(huán)境，而加速老化對應(yīng)的是苛刻環(huán)境。

由于材料的物理性能會隨時間降低，材料會隨時間降解，加上貯存和運輸過程中溫度、濕度等因素的影響，無菌屏障系統(tǒng)的完整性可能會喪失。為了證明無菌屏障系統(tǒng)可以在產(chǎn)品有效期限內(nèi)保持無菌狀態(tài)，最直接有力的證據(jù)會來源于實時老化試驗。


但考慮到新產(chǎn)品需要盡量在短時間內(nèi)投入市場，實時老化因為耗時長無法滿足這一目的，所以醫(yī)療器械廠商會選擇耗時更短的加速老化試驗，并按照標準要求開展研究，以確保真實地代表實時老化效應(yīng)。這，就是加速老化試驗的真正目的。

 1.  理論基礎(chǔ)

加速老化試驗的核心理論是：材料退化過程中的化學反應(yīng)遵循阿列紐斯（阿倫尼烏斯）反應(yīng)速率函數(shù)，均相過程的溫度每增加或降低10℃，其化學反應(yīng)的速率加倍或減半。

基于該理論，可通過下列公式估計加速老化因子。式中，AAF指加速老化因子，TAA指加速老化溫度，TRT指環(huán)境溫度。Q10指老化因子，一般通過在各種溫度下對材料進行試驗來確定該值。通常，取Q10等于2，是計算加速老化因子的通用和保守方法。

獲得AAF估計值后，又可以使用下列公式確定加速老化時間，其中，AAT指加速老化時間，RT指期望或要求的實際時間，AAF指加速老化因子。

2.  影響因素

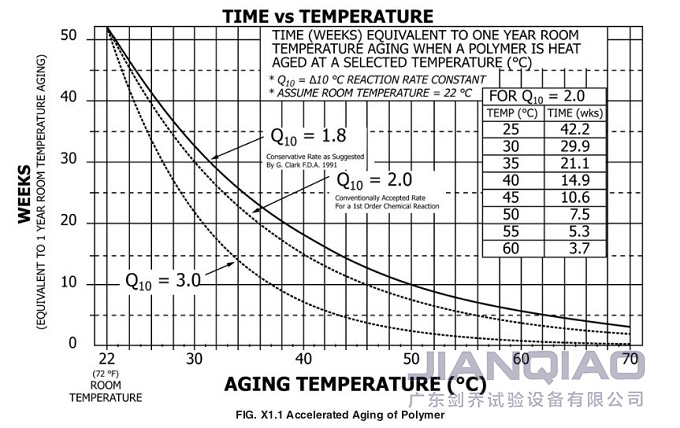

大家仔細分析上述兩個公式可以發(fā)現(xiàn)，決定加速老化時間的關(guān)鍵因素是加速老化溫度，根據(jù)ASTM F1980-16附錄X1.1，能夠明確無菌屏障系統(tǒng)在選定溫度下的熱老化相當于1年的室溫老化的時間。例如，若確定Q10為2，加速老化溫度選用50℃，則加速老化時間為7.5周。特別要注意的是，大多數(shù)醫(yī)用聚合物建議的溫度上限是60℃。

除了加速老化溫度外，相對濕度也是重要影響因素，雖然該因素沒有列入計算公式，但是相對濕度水平的高低會直接影響材料的老化損傷。大家應(yīng)該基于對材料的了解，選擇目標溫度下適宜的相對濕度水平，避免材料受損。至于如何確定溫度和相對濕度之間的關(guān)系，大家可參考ASTM F1980-16的附錄X3。

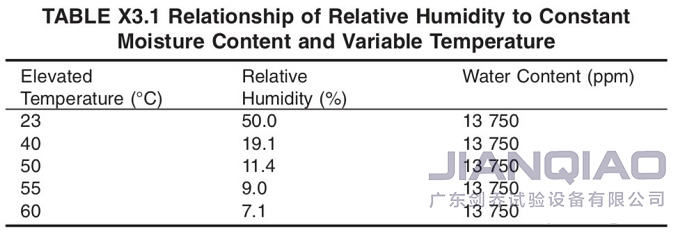

附錄X3中，表3.1是恒定水蒸氣含量下，相對濕度與溫度的關(guān)系。而圖3.1是水蒸氣含量、溫度、相對濕度三者之間的關(guān)系。在考慮了相對濕度對產(chǎn)品材料的損傷性后，大家可以針對一定溫度建立適宜的相對濕度范圍，進而調(diào)整試驗條件。

 明確了加速老化試驗的相關(guān)概念后，可以按照ASTM F1980-16標準要求，制定加速老化試驗方案，方案具體內(nèi)容可以包括：

• 基于對材料的了解，選擇Q10值，比如選用保守值Q10=2；

• 根據(jù)市場及產(chǎn)品需求，選擇期望的無菌屏障系統(tǒng)貨架壽命，比如2年或3年，包括零時刻；

• 基于對材料的了解，確定試驗條件，包括環(huán)境溫度和加速老化溫度；

• 決定試驗中是否考慮濕度條件，若考慮，可參考附錄X.3建立適合的相對濕度水平；

• 用Q10、TRT、TAA計算加速老化試驗時間；

• 定義無菌屏障系統(tǒng)的材料特性、密封強度和密封完整性試驗、樣本量和接受準則；

• 同時實施加速老化和實時老化試驗；

• 評價加速老化后無菌屏障系統(tǒng)的相關(guān)性能，如包裝密封強度、包裝完整性等；

• 評價實時老化后無菌屏障系統(tǒng)是否滿足最初設(shè)計要求。

全文至此，主要跟大家梳理了加速老化試驗的參考標準、基本概念、目的、理論基礎(chǔ)、影響因素以及試驗方案。其中很重要的一點是，大家要熟悉加速老化的核心理論，即阿列紐斯公式，而且要理解附錄X3.1中“溫度、相對濕度和水蒸氣含量”三者的關(guān)系，這樣才能從源頭上幫助你制定出真正符合產(chǎn)品包裝特性的加速老化試驗方案。更多詳細關(guān)于老化試驗的解說請咨詢廣東劍喬試驗設(shè)備有限公司，咨詢熱線：13829135130！
